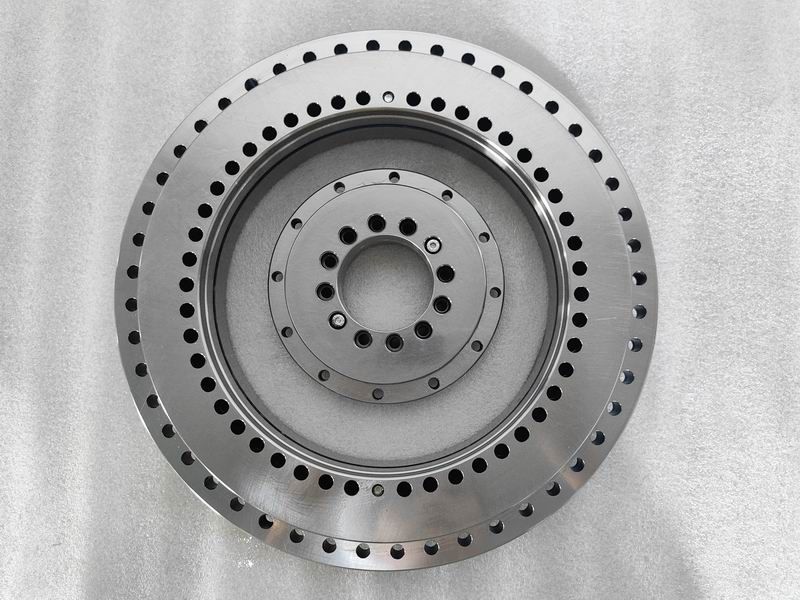

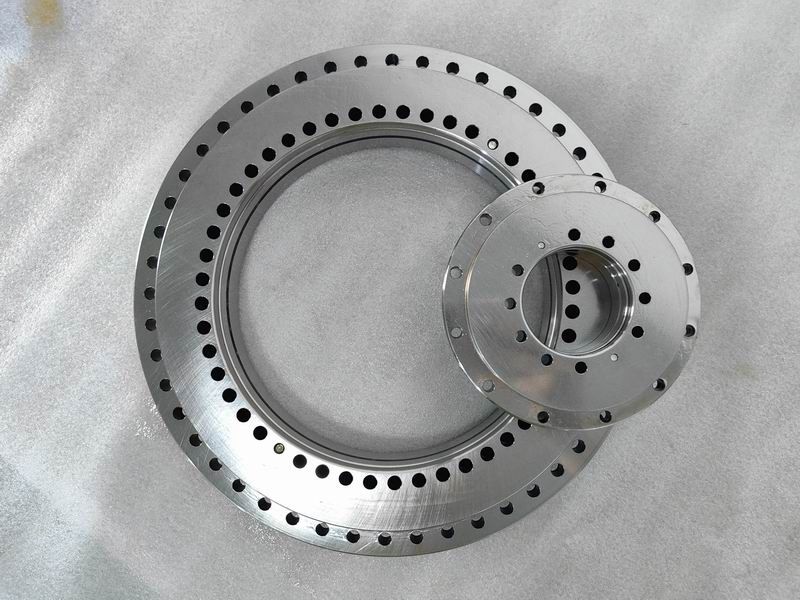

　　YRTM集成角度測量系統系列：

　　在YRT轉臺軸承標準系列基礎上集成了角度測量系統，可實現角度的測量，精度可達1角秒，非常適用于對角度定位精度有很高要求的應用場合。
　　角位移的測量在工業應用中有著十分重要的作用，特別在機床行業中，對加工件的旋轉角度有很高要求，這就需要對角位移進行精確的測量和控制。
　　現今對于角位移的測量，較常用的方法有光柵編碼器，磁柵編碼器等，同時，由于是加裝在YRT軸承上，該組合軸承有極高的旋轉精度，又能同時承受軸向載荷、徑向載荷和傾覆力矩，非常適用于機床行業中的高精密數控轉臺、分度頭以及科研實驗和測量等要求較高的領域。
　　我們亦可提供以下系列的YRTM和YRTSM帶集成角度測量系統的轉臺軸承：YRTM580、YRTM650、YRTM850、YRTM950；YRTSM200、YRTSM260、YRTSM325、YRTSM395、YRTSM460，其具體尺寸和參數請與我們聯系。

公稱型號Bearing Type	外形尺寸 Dimensions									固定孔Fixing holes
	d	D	B	H	b	D1	D2	J	J1	內圈Inner Ring				外圈Outer Ring
	單位：mm Unit：mm									d1	d2	a	數量4）QTY4）	d3	數量4）QTY4）
	單位：mm Unit：mm									mm			數量4）QTY4）	mm	數量4）QTY4）
YRTM150	150	240	43＊	26	12	214	215	165	225	7	11	6.2	32	7	33
YRTM180	180	280	46＊	29	15	244	245	194	260	7	11	6.2	44	7	45
YRTM200	200	300	47＊	30	15	274	276	215	285	7	11	6.2	44	7	45
YRTM260	260	385	55	36.5	18	345	345.5	280	365	9.3	15	8.2	32	9.3	33
YRTM325	325	450	60	40	20	415	415.5	342	430	9.3	15	8.2	32	9.3	33
YRTM395	395	525	65	42.5	20	486	486.5	415	505	9.3	15	8.2	42	9.3	45
YRTM460	460	600	70	46	22	560	560.5	482	580	10	15	8.2	42	10	45

聯接螺釘數量 QTY of the Bolts	軸承軸向和徑向跳動 Axial Radial Run-out	螺紋退卸孔Thread Handing Holes		節距1) Pitch1) t	螺釘擰緊力矩Screw Tightening Torque	基本額定載荷 Basic Load Rating				傾斜剛性Tilting Rigidity		軸承摩3）擦力矩Frictional3） Moment	重量Weight	軸承代號Bearing Type
						軸向Axial		徑向Radial
						動Dynamic	靜 Static	動Dynamic	靜Static
					MA2）	Ca	Coa	Cr	Cor	CKL	CKL1
	μm	G	數量QTY	數量Xt QTY Xt	Nm	kN				kNm/mrad		Nm	≈Kg
4	3	M8	3	36×10°	14	112	630	56	170	83	14	10	6.2	YRTM150
4	4	M8	3	48×7.5°	14	118	710	69.5	200	125	21	12	7.7	YRTM180
4	4	M8	3	48×7.5°	14	120	765	81.5	220	160	27	14	9.7	YRTM200
4	6	M12	3	36×10°	34	160	1060	93	290	320	53	20	18.3	YRTM260
4	6	M12	3	36×10°	34	275	1930	120	345	630	105	40	25	YRTM325
6	6	M12	3	48×7.5°	34	300	2280	186	655	1100	185	55	33	YRTM395
6	6	M12	3	48×7.5°	34	355	2800	200	765	1700	285	70	45	YRTM460
